M Serisi - M Series
Bu tip redüktörlerimizde ;
Onüç ana gövde (M003, M103, M203, M273, M283, M373, M473, M573, M673, M773, M873, M973) 0,12kW ~ 160kW güç aralığında iki ~ üç ~ dört ~ beş ~ altı aktarmada elde edilen; 0,3 d/dak ~ 500 d/dak devir aralığı, motorlu ve motorsuz seçenekleri mevcuttur.

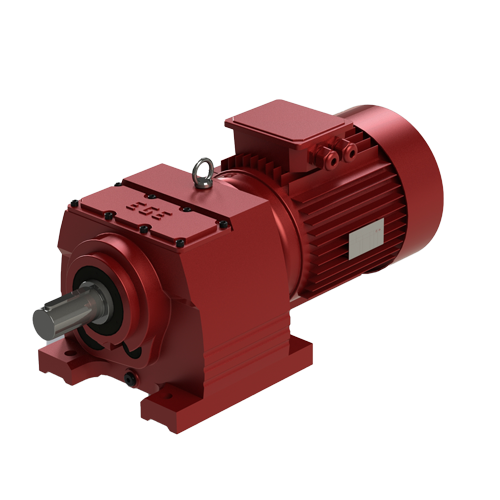

M Serisi Monoblok Helisel Dişli Redüktörler
M serisi redüktörlerde gövde tek parça (monoblok) olarak dökülür. Giriş ve çıkış milleri aynı düzlemde ve birbirine paralel uzanır; aktarım helisel dişliler ile yapılır. Monoblok gövde rijit bir yapı sunar; redüktör makineye ayak veya flanş ile bağlanabilir.
| Özellik | Değer |
|---|---|
| Gövde büyüklükleri | M003, M103, M203, M273, M283, M373, M473, M573, M673, M773, M873, M973 |
| Güç aralığı | 0,12 kW – 160 kW |
| Çıkış devri | 0,3 d/dak – 500 d/dak |
| Aktarma (kademe) | 2 – 6 |
| Tip aileleri | MRA / MRF, MTA / MTF (ayaklı ve flanşlı seçenekler) |
| Seçenekler | Motorlu veya motorsuz |
MRA tipi hakkında bilgi için MRA Serisi sayfamıza bakabilirsiniz.
Yapı ve Malzeme
- Helisel dişliler ve sonsuz vidalar 8620 (21NiCrMo2) sementasyon çeliğinden imal edilir ve 58–60 HRC sertliğe kadar sertleştirilir.
- Sertleştirme sonrası dişli profilleri taşlanır; bu sayede sessiz, uzun ömürlü ve yüksek verimli çalışma sağlanır.
- Gövdeler GG24 pik döküm veya ETİ-AL 171 alüminyum enjeksiyon olarak üretilir.
- Parçalar CNC dik işlem merkezleri, CNC torna, dişli profil taşlama, silindirik taşlama ve sonsuz vida taşlama tezgâhlarında işlenir; gövde ve dişli mukavemetleri CAD/CAE ortamında analiz edilir.
Çalışma Koşulları
Redüktörlerimiz standart olarak -30 °C ile +60 °C ortam sıcaklığında çalışacak şekilde tasarlanmıştır. Bu aralığın dışında özel keçeler kullanılır; 0 °C altındaki uygulamalar için motor, yağ ve gövde malzemesi seçimi ayrıca değerlendirilmelidir.
Doğru Gövdeyi Seçmek
Gövde büyüklüğü; aktarılacak güç, istenen çıkış devri, günlük çalışma süresi, saatteki kalkış sayısı ve yük sınıfına göre servis faktörü hesaba katılarak belirlenir. Ayrıntılar için Redüktör Seçimi Nasıl Yapılır? rehberimize, yağlama ve periyodik bakım için Redüktör Bakımı sayfamıza göz atabilirsiniz.
Uygulamanıza uygun modeli birlikte seçmek ve fiyat teklifi almak için bizimle iletişime geçin veya 0236 313 94 26 numaralı hattı arayın.
