ED Serisi - ED Series

Bu tip redüktörlerimizde ;

“ED Tip Monoblok Gövdeli Delik Şaftlı Redüktörler”; beş ana gövde, 0.18 kW ~ 22 kW güç aralığı, 19 d/d ~ 250 d/d devir aralığı, çıkış flanşlı ve çıkış flanşsız, motorlu ve motursuz gibi seçeneklere sahiptir.

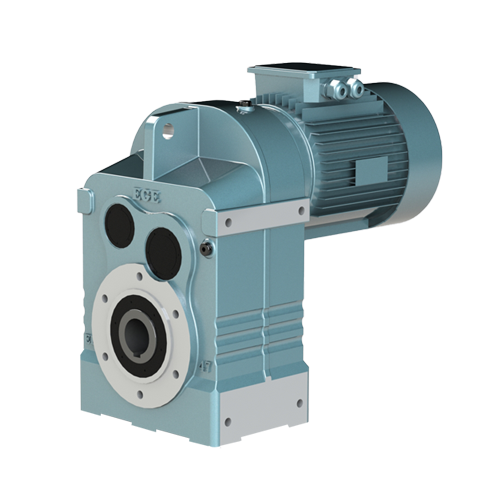

ED Serisi Monoblok Gövdeli Delik Şaftlı Redüktörler

ED serisi (D tip), monoblok gövde ile delik çıkış şaftını bir araya getirir. Tek parça gövdenin rijitliği ve mil üzerine doğrudan montaj kolaylığı sayesinde kompakt tahrik çözümleri sunar. Çıkış flanşlı veya flanşsız olarak tedarik edilebilir.

Özellik	Değer
Gövde sayısı	5 ana gövde
Güç aralığı	0,18 kW – 22 kW
Çıkış devri	19 d/dak – 250 d/dak
Çıkış	Flanşlı veya flanşsız delik şaft
Seçenekler	Motorlu veya motorsuz

Yapı ve Malzeme

Helisel dişliler ve sonsuz vidalar 8620 (21NiCrMo2) sementasyon çeliğinden imal edilir ve 58–60 HRC sertliğe kadar sertleştirilir.
Sertleştirme sonrası dişli profilleri taşlanır; bu sayede sessiz, uzun ömürlü ve yüksek verimli çalışma sağlanır.
Gövdeler GG24 pik döküm veya ETİ-AL 171 alüminyum enjeksiyon olarak üretilir.
Parçalar CNC dik işlem merkezleri, CNC torna, dişli profil taşlama, silindirik taşlama ve sonsuz vida taşlama tezgâhlarında işlenir; gövde ve dişli mukavemetleri CAD/CAE ortamında analiz edilir.

Çalışma Koşulları

Redüktörlerimiz standart olarak -30 °C ile +60 °C ortam sıcaklığında çalışacak şekilde tasarlanmıştır. Bu aralığın dışında özel keçeler kullanılır; 0 °C altındaki uygulamalar için motor, yağ ve gövde malzemesi seçimi ayrıca değerlendirilmelidir.

Doğru Gövdeyi Seçmek

Gövde büyüklüğü; aktarılacak güç, istenen çıkış devri, günlük çalışma süresi, saatteki kalkış sayısı ve yük sınıfına göre servis faktörü hesaba katılarak belirlenir. Ayrıntılar için Redüktör Seçimi Nasıl Yapılır? rehberimize, yağlama ve periyodik bakım için Redüktör Bakımı sayfamıza göz atabilirsiniz. ED serisi kataloğu için bizimle iletişime geçin.

Uygulamanıza uygun modeli birlikte seçmek ve fiyat teklifi almak için bizimle iletişime geçin veya 0236 313 94 26 numaralı hattı arayın.
