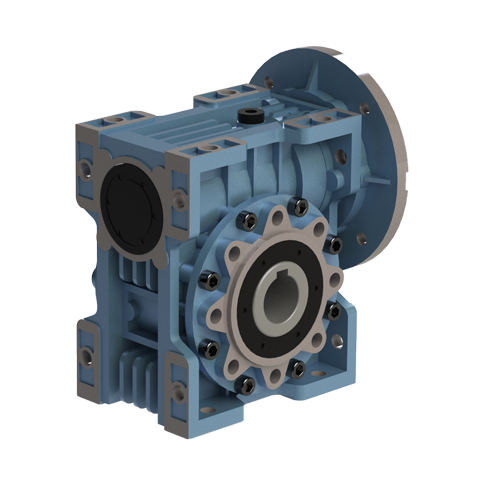

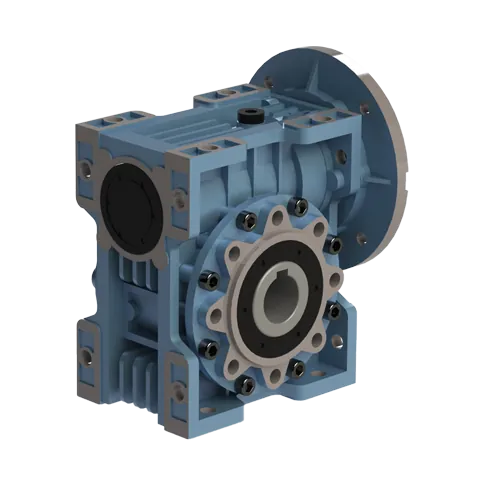

ERS Serisi - ERS Series
“Sonsuz Vidalı Redüktörler” in; dokuz adet ana gövde dahilinde (bunlardan ERS30-ERS40 – ERS50 – ERS63 – ERS75 alüminyum enjeksiyon gövdeli, ERS90, ERS110, ERS130, ERS150 pik döküm gövdeli) 0.12kW ~ 15 kW hüç aralığı, bir~iki~üç aktarmadan elde edilen; 0.3 d/d~373 d/d devir aralığı ile motorlu ve motursuz, kare flanşlı, tek veya çift çıkış milli seçenekleri mevcuttur.

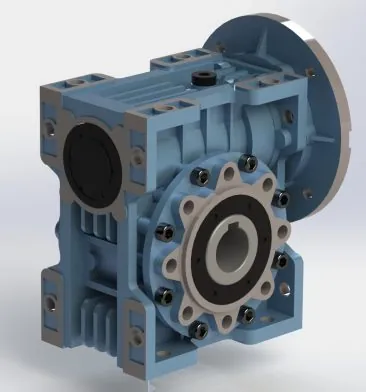

ERS Serisi Sonsuz Vidalı Redüktörler
ERS serisi sonsuz vida – karşılık dişli mekanizmasıyla çalışır. Giriş ve çıkış milleri arasında 90° açı vardır; tek kademede yüksek tahvil oranına ulaşılabilmesi kompakt bir yapı sağlar. Küçük gövdeler alüminyum enjeksiyon, büyük gövdeler pik dökümdür.
| Özellik | Değer |
|---|---|
| Alüminyum enjeksiyon gövdeler | ERS30, ERS40, ERS50, ERS63, ERS75 |
| Pik döküm gövdeler | ERS90, ERS110, ERS130, ERS150 |
| Güç aralığı | 0,12 kW – 15 kW |
| Çıkış devri | 0,3 d/dak – 373 d/dak |
| Aktarma (kademe) | 1, 2 veya 3 |
| Seçenekler | Motorlu/motorsuz, kare flanşlı, tek veya çift çıkış milli |
Sonsuz Vida ve Karşılık Dişli
Sonsuz vidalar 8620 (21NiCrMo2) sementasyon çeliğinden üretilip 58–60 HRC sertliğe getirilir ve taşlanır. Karşılık (çark) dişliler, GGG50 sfero döküm göbek üzerine CuSn12 bronz alaşımının dökülmesiyle tek parça olarak imal edilir; bu yapı farklı yönlerden gelen yüklere karşı yüksek mukavemet sağlar.
Yapı ve Malzeme
- Helisel dişliler ve sonsuz vidalar 8620 (21NiCrMo2) sementasyon çeliğinden imal edilir ve 58–60 HRC sertliğe kadar sertleştirilir.
- Sertleştirme sonrası dişli profilleri taşlanır; bu sayede sessiz, uzun ömürlü ve yüksek verimli çalışma sağlanır.
- Gövdeler GG24 pik döküm veya ETİ-AL 171 alüminyum enjeksiyon olarak üretilir.
- Parçalar CNC dik işlem merkezleri, CNC torna, dişli profil taşlama, silindirik taşlama ve sonsuz vida taşlama tezgâhlarında işlenir; gövde ve dişli mukavemetleri CAD/CAE ortamında analiz edilir.
Çalışma Koşulları
Redüktörlerimiz standart olarak -30 °C ile +60 °C ortam sıcaklığında çalışacak şekilde tasarlanmıştır. Bu aralığın dışında özel keçeler kullanılır; 0 °C altındaki uygulamalar için motor, yağ ve gövde malzemesi seçimi ayrıca değerlendirilmelidir.
Doğru Gövdeyi Seçmek
Gövde büyüklüğü; aktarılacak güç, istenen çıkış devri, günlük çalışma süresi, saatteki kalkış sayısı ve yük sınıfına göre servis faktörü hesaba katılarak belirlenir. Ayrıntılar için Redüktör Seçimi Nasıl Yapılır? rehberimize, yağlama ve periyodik bakım için Redüktör Bakımı sayfamıza göz atabilirsiniz. ERS serisi kataloğu için bizimle iletişime geçin.
Sıkça Sorulan Sorular
Sonsuz vidalı redüktör ne zaman tercih edilir?
Giriş ve çıkış arasında 90° açı gerektiğinde ve tek kademede yüksek tahvil oranına kompakt bir gövdeyle ulaşılmak istendiğinde sonsuz vidalı redüktör tercih edilir. ERS serisi 0,12 kW – 15 kW güç ve 0,3 – 373 d/dak çıkış devri aralığını kapsar.
ERS redüktör gövdeleri hangi malzemeden?
ERS30, ERS40, ERS50, ERS63 ve ERS75 gövdeleri alüminyum enjeksiyon; ERS90, ERS110, ERS130 ve ERS150 gövdeleri pik dökümdür.
ERS serisinde sonsuz vida ve karşılık dişli nasıl üretilir?
Sonsuz vidalar 8620 (21NiCrMo2) sementasyon çeliğinden üretilip 58–60 HRC sertliğe getirilir ve taşlanır. Karşılık dişliler GGG50 sfero döküm göbek üzerine CuSn12 bronz dökülerek tek parça yapılır.
ERS serisinde kaç kademe ve hangi seçenekler var?
Bir, iki veya üç kademeli üretilir. Motorlu veya motorsuz, kare flanşlı, tek veya çift çıkış milli seçenekleri vardır.
ERS ile EKR arasındaki fark nedir?
İkisi de 90° açılı tahrik sağlar. ERS sonsuz vida–karşılık dişli ile tek kademede yüksek tahvil oranına ulaşır ve 15 kW'a kadardır; EKR konik-helisel dişlilerle 3–6 kademede çalışır ve 55 kW'a kadar güç aktarır.
Uygulamanıza uygun modeli birlikte seçmek ve fiyat teklifi almak için bizimle iletişime geçin veya 0236 313 94 26 numaralı hattı arayın.
