EKR Serisi - EKR Series
Bu tip redüktörlerimizde ;
Konik-Helisel dişli redüktörler, Yedi ana gövde( EKR273, EKR283, EKR373, EKR473, EKR573, EKR673, EKR 773) 0,12 kW- 55 kW güç aralığında 3-6 aktarmada elde edilen 0,3 d/dak – 400 d/dak aralığında motorlu ve motorsuz seçenekleri mevcuttur

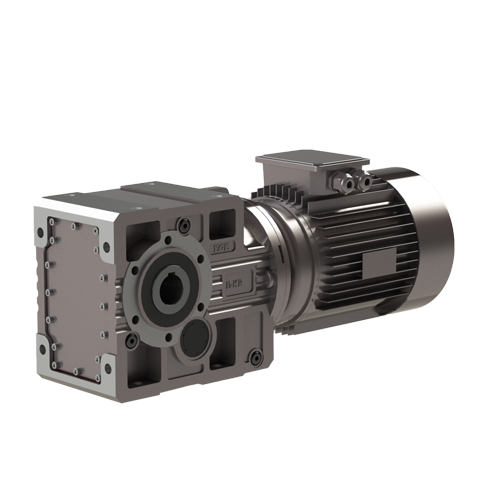

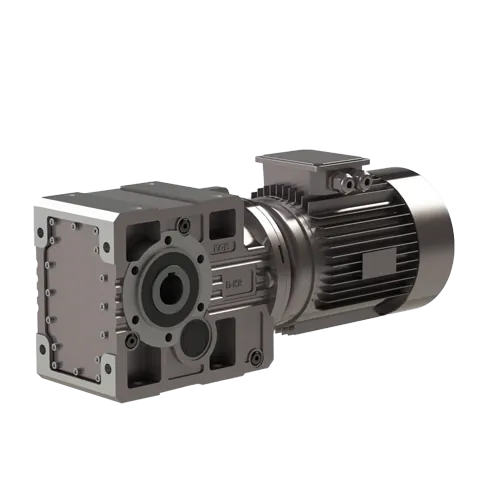

EKR Serisi Konik-Helisel Redüktörler
EKR serisi, giriş ile çıkış mili arasında 90° açı oluşturan konik-helisel dişli redüktörlerdir. Konik kademe sayesinde motor, tahrik edilen makineye dik konumda yerleştirilebilir; bu da konveyör, karıştırıcı ve dar alanlı makine tasarımlarında yer tasarrufu sağlar.
| Özellik | Değer |
|---|---|
| Gövde büyüklükleri | EKR273, EKR283, EKR373, EKR473, EKR573, EKR673, EKR773 (7 gövde) |
| Güç aralığı | 0,12 kW – 55 kW |
| Çıkış devri | 0,3 d/dak – 400 d/dak |
| Aktarma (kademe) | 3 – 6 |
| Seçenekler | Motorlu veya motorsuz |
Tip Tanımları
- EKR… – Motor bağlantılı, delik milli çıkış
- EKR…01 (L/R) – Motor bağlantılı, dolu mil çıkış (sol/sağ)
- EKR…02 (L/R) – Delik mil ve çıkış flanşı
- EKR…03 (L/R) – Dolu mil ve çıkış flanşı
- EKR…04 – Çift çıkış milli
- EKN… – IEC B5/B14 flanş girişli, motorsuz versiyon (aynı çıkış seçenekleriyle)
Yağ Miktarları
| Tip | M1 | M2 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|---|
| EKR273 | 0,9 | 1,9 | 2,2 | 2,4 | 1,5 | 1,6 |
| EKR283 | 1,3 | 2,5 | 2,6 | 3,1 | 1,8 | 2,1 |
| EKR373 | 1,5 | 3,4 | 3,5 | 4,2 | 2,1 | 2,4 |
| EKR473 | 2,8 | 6,1 | 6,7 | 8,1 | 4,2 | 4,7 |
| EKR573 | 4,2 | 9,2 | 9,9 | 11,7 | 5,7 | 6,8 |
| EKR673 | 8,8 | 16,5 | 18,4 | 22,7 | 11,9 | 13,5 |
| EKR773 | 13,2 | 28,3 | 30,5 | 35,4 | 18,3 | 20,3 |
Değerler litre cinsindendir; M1–M6 montaj pozisyonlarını ifade eder. Montaj pozisyonu şemaları ve yağ tapası yerleri için kataloğa bakınız.
Yapı ve Malzeme
- Helisel dişliler ve sonsuz vidalar 8620 (21NiCrMo2) sementasyon çeliğinden imal edilir ve 58–60 HRC sertliğe kadar sertleştirilir.
- Sertleştirme sonrası dişli profilleri taşlanır; bu sayede sessiz, uzun ömürlü ve yüksek verimli çalışma sağlanır.
- Gövdeler GG24 pik döküm veya ETİ-AL 171 alüminyum enjeksiyon olarak üretilir.
- Parçalar CNC dik işlem merkezleri, CNC torna, dişli profil taşlama, silindirik taşlama ve sonsuz vida taşlama tezgâhlarında işlenir; gövde ve dişli mukavemetleri CAD/CAE ortamında analiz edilir.
Çalışma Koşulları
Redüktörlerimiz standart olarak -30 °C ile +60 °C ortam sıcaklığında çalışacak şekilde tasarlanmıştır. Bu aralığın dışında özel keçeler kullanılır; 0 °C altındaki uygulamalar için motor, yağ ve gövde malzemesi seçimi ayrıca değerlendirilmelidir.
Doğru Gövdeyi Seçmek
Gövde büyüklüğü; aktarılacak güç, istenen çıkış devri, günlük çalışma süresi, saatteki kalkış sayısı ve yük sınıfına göre servis faktörü hesaba katılarak belirlenir. Ayrıntılar için Redüktör Seçimi Nasıl Yapılır? rehberimize, yağlama ve periyodik bakım için Redüktör Bakımı sayfamıza göz atabilirsiniz.
Sıkça Sorulan Sorular
EKR serisi hangi güç ve devir aralığında üretilir?
EKR serisi konik-helisel redüktörler 0,12 kW – 55 kW güç aralığında, 0,3 – 400 d/dak çıkış devrinde ve 3 – 6 kademe ile üretilir. EKR273'ten EKR773'e kadar 7 gövde büyüklüğü vardır.
EKR serisinin motorsuz versiyonu var mı?
Evet. EKN tipi, motoru sonradan bağlamak için IEC B5/B14 flanş girişli motorsuz versiyondur ve EKR ile aynı çıkış seçeneklerine sahiptir.
EKR serisinde hangi çıkış mili seçenekleri var?
Beş çıkış tipi vardır: EKR… delik milli; EKR…01 dolu mil (sol/sağ); EKR…02 delik mil ve çıkış flanşı; EKR…03 dolu mil ve çıkış flanşı; EKR…04 çift çıkış milli.
EKR mi, ERS mi seçmeliyim?
İkisi de 90° açılı tahrik sağlar. Daha yüksek güç (55 kW'a kadar) ve verim gerekiyorsa konik-helisel EKR, tek kademede yüksek tahvil oranı ve kompakt yapı öncelikliyse (15 kW'a kadar) sonsuz vidalı ERS uygundur. Uygulama bilgilerinizle birlikte doğru seriyi belirleyebiliriz.
EKR redüktöre ne kadar yağ konur?
Yağ miktarı gövde büyüklüğüne ve montaj pozisyonuna (M1–M6) göre değişir: en küçük gövde EKR273 için M1 pozisyonunda 0,9 litre, en büyük gövde EKR773 için M4 pozisyonunda 35,4 litredir. Tüm değerler bu sayfadaki yağ miktarları tablosundadır.
EKR redüktör hangi sıcaklıklarda çalışır?
Standart olarak -30 °C ile +60 °C ortam sıcaklığı için tasarlanmıştır. Bu aralığın dışında özel keçeler kullanılır; 0 °C altındaki uygulamalarda motor, yağ ve gövde malzemesi ayrıca değerlendirilir.
Uygulamanıza uygun modeli birlikte seçmek ve fiyat teklifi almak için bizimle iletişime geçin veya 0236 313 94 26 numaralı hattı arayın.
