K Serisi - K Series
Bu tip redüktörlerimizde ;
Bu tip redüktörlerimiz ağır hizmet redüktörleri olup mevcut bulunan değişik hizmet şartlarına hitap edecek şekilde yedi ana gövdeden oluşan, 0.37 kW ~ 355 kW güç aralığına sahip, iki, üç, dört kademeden elde edilen 0.9 d/d ~ 175 d/d devir aralığına sahiptir.

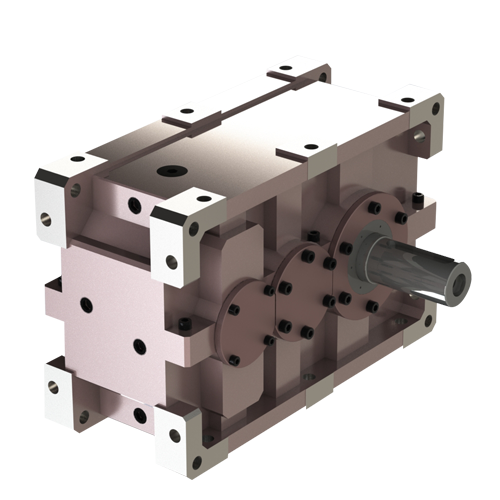

K Serisi Helisel Dişli Endüstriyel Tip Redüktörler
K serisi, yatık (yatay) konumda çalışan, paralel milli ağır hizmet redüktörleridir. Yüksek tork gerektiren sürekli çalışma uygulamaları için tasarlanmıştır; konik girişli versiyonları (KB/KBD) ile dik açılı tahrik de mümkündür.
| Özellik | Değer |
|---|---|
| Güç aralığı | 0,37 kW – 355 kW |
| Çıkış devri | 0,9 d/dak – 175 d/dak |
| Kademe | 2, 3 veya 4 |
| Gövde büyüklükleri | 250, 300, 365, 430, 455, 480, 550 |
Tip Tanımları
- K… – Helisel dişli, giriş milli, dolu çıkış milli
- KD… – Helisel dişli, giriş milli, delik çıkış milli
- KB… – Konik girişli helisel dişli, dolu çıkış milli
- KBD… – Konik girişli helisel dişli, delik çıkış milli
Yağ Miktarları
| Tip | M1 | M2 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|---|
| K250 / KD250 | 10 | 13 | 11 | 13 | 10 | 10 |
| K300 / KD300 | 13 | 18 | 14 | 21 | 17 | 18 |
| K365 / KD365 | 22 | 35 | 22 | 40 | 35 | 37 |
| K430 / KD430 | 30 | 50 | 30 | 50 | 40 | 45 |
| K455 / KD455 | 35 | 55 | 35 | 60 | 55 | 60 |
| K480 / KD480 | 45 | 75 | 45 | 80 | 60 | 70 |
| K550 / KD550 | 60 | 100 | 60 | 110 | 90 | 100 |
Değerler litre cinsindendir; M1–M6 montaj pozisyonlarını ifade eder. Montaj pozisyonu şemaları ve yağ tapası yerleri için kataloğa bakınız.
Yapı ve Malzeme
- Helisel dişliler ve sonsuz vidalar 8620 (21NiCrMo2) sementasyon çeliğinden imal edilir ve 58–60 HRC sertliğe kadar sertleştirilir.
- Sertleştirme sonrası dişli profilleri taşlanır; bu sayede sessiz, uzun ömürlü ve yüksek verimli çalışma sağlanır.
- Gövdeler GG24 pik döküm veya ETİ-AL 171 alüminyum enjeksiyon olarak üretilir.
- Parçalar CNC dik işlem merkezleri, CNC torna, dişli profil taşlama, silindirik taşlama ve sonsuz vida taşlama tezgâhlarında işlenir; gövde ve dişli mukavemetleri CAD/CAE ortamında analiz edilir.
Çalışma Koşulları
Redüktörlerimiz standart olarak -30 °C ile +60 °C ortam sıcaklığında çalışacak şekilde tasarlanmıştır. Bu aralığın dışında özel keçeler kullanılır; 0 °C altındaki uygulamalar için motor, yağ ve gövde malzemesi seçimi ayrıca değerlendirilmelidir.
Doğru Gövdeyi Seçmek
Gövde büyüklüğü; aktarılacak güç, istenen çıkış devri, günlük çalışma süresi, saatteki kalkış sayısı ve yük sınıfına göre servis faktörü hesaba katılarak belirlenir. Ayrıntılar için Redüktör Seçimi Nasıl Yapılır? rehberimize, yağlama ve periyodik bakım için Redüktör Bakımı sayfamıza göz atabilirsiniz. Plastik ekstrüzyon uygulamaları için EK serisi ekstruder redüktörlerimizi inceleyebilirsiniz.
Sıkça Sorulan Sorular
K, KD, KB ve KBD tipleri arasındaki fark nedir?
K: helisel dişli, giriş milli, dolu çıkış milli. KD: helisel dişli, giriş milli, delik çıkış milli. KB: konik girişli helisel dişli, dolu çıkış milli. KBD: konik girişli helisel dişli, delik çıkış milli. Konik girişli KB ve KBD tipleri dik açılı tahrik sağlar.
K serisi hangi gövde büyüklüklerinde üretilir?
K serisi 250, 300, 365, 430, 455, 480 ve 550 olmak üzere 7 gövde büyüklüğünde üretilir.
K serisinin devir ve kademe aralığı nedir?
Çıkış devri 0,9 – 175 d/dak aralığındadır; redüktörler 2, 3 veya 4 kademeli üretilir. Katalogdaki güç-devir tablolarında her gövde için çevrim oranı, giriş devri (1400, 900, 700 ve 450 d/dak), çıkış momenti, servis faktörü ve motor gücü birlikte verilir.
K serisi mi, EK serisi mi?
İkisi de aynı gövde büyüklüklerinde paralel milli ağır hizmet redüktörüdür. Genel ağır hizmet uygulamaları için K serisi, ekstruder vidasından gelen yüksek eksenel kuvveti karşılamak üzere baskı rulmanlı ve delik çıkış milli tasarlanan EK serisi plastik ekstruderleri içindir.
Uygulamanıza uygun modeli birlikte seçmek ve fiyat teklifi almak için bizimle iletişime geçin veya 0236 313 94 26 numaralı hattı arayın.
